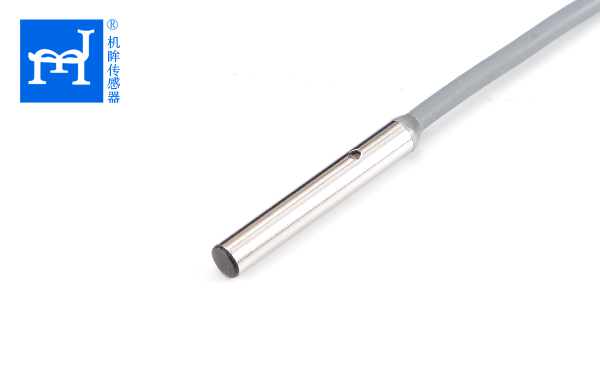

接近傳感器怎么接線
來源：深圳機眸傳感器 發布時間：2018-09-06 點擊量：23841
接近傳感器在工業領域的應用非常廣泛，尤其是在汽車領域，但是傳感器的種類有非常的多，其型號也有很多，而且質量也是參差不齊的，特別是接近傳感器的接線令很多人疑惑不已，今天小編就講一下接近傳感器怎么接線：
2.兩線制接近傳感器的接線比較簡單，接近傳感器與負載串聯后接到電源即可。
3.三線制接近傳感器的接線：紅線接電源正端；藍線接電源0V端；黃線為信號，應接負載。而負載的另一端是這樣接的：對于NPN型接近傳感器，應接到電源正端；對于PNP型接近傳感器，則應接到電源0V端。
4.接近傳感器的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5.需要特別注意接到PLC數字輸入模塊的三線制接近傳感器的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出，此時，一定要選用NPN型接近傳感器；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入，此時，一定要選用PNP型接近傳感器。千萬不要選錯了。
6.兩線制接近傳感器受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近傳感器雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7.有的廠家將接近傳感器的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線220v接近傳感器接線接近傳感器接線這么接：兩線接近傳感器是有額定電壓來節定你控制電壓的，也就是說比如你接近傳感器是220伏的，那么你控制的繼電器的吸合線圈必須是220伏的，還有控制電源電壓也必須是220伏的。那么采用接近傳感器和繼電器線圈串聯的方式就可以了。
